VFD UYGULAMASI

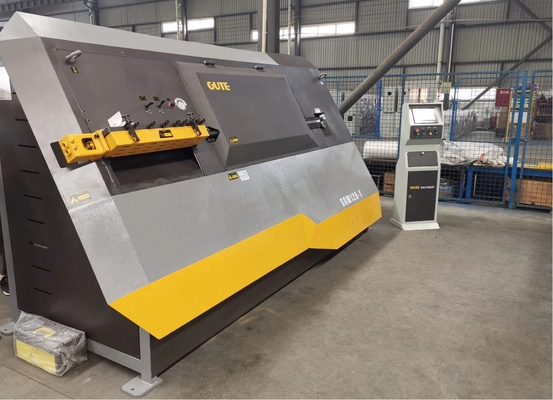

Tam Otomatik CNC Çelik Çubuk Doğrultma Makinası

Tam otomatik CNC çelik çubuk doğrultma makinesi, küçük çaplı filmaşinlerin düzleştirilmesi için tasarlanmış yüksek hassasiyetli bir ekipmandır. Çevrimiçi uzunluğun otomatik ve hızlı ayarlanması özelliğine sahiptir ve farklı uzunluklardaki çelik çubuklarla çok görevli operasyonlara olanak tanır. Bu ekipman, büyük ölçekli otoyol, demiryolu ve nükleer santral inşaatı gibi çeşitli alanlarda yaygın olarak kullanılmaktadır.

Teklif İçin Bize Ulaşın

vfd inTam Otomatik CNC Çelik Çubuk Doğrultma Makinası

CNC Çelik Çubuk Doğrultma Makinesinin Bileşimi ve Çalışma Prensibi

Tam otomatik CNC çelik çubuk doğrultma makinesi bir çerçeve, bir mikro bilgisayar kontrolörü, doğrultma makaralı bir doğrultma çerçevesi, bir elektrik motoru, bir uzunluk kontrol sensörü, bir çelik çubuk otomatik kesme mekanizması ve bir otomatik boşaltma mekanizmasından oluşur. Kesilecek çelik çubuk miktarının mikrobilgisayar kontrolörüne girilmesiyle çalışır. Çelik çubukların ayarlanan kesme uzunluğuna bağlı olarak uzunluk kontrol sensörünün boşaltma şutu plakası üzerindeki konumu belirlenir. Elektrik motoru, düzleştirme silindirlerini içeren düzleştirme çerçevesini yüksek hızda dönecek şekilde çalıştırır. Dönen düzleştirme silindirleri, bükülmüş çelik çubukları spiral bir şekil halinde bastırıp düzleştirir, düzleştirmeyi sağlamak için bunları sürekli olarak ileri doğru çeker ve uzatır.

Güç ünitesine, yukarı ve aşağı hareket eden bir kaydırıcıya bağlı eksantrik bir mekanizma bağlanmıştır. Kaydırıcı bir kayar plaka ile birlikte çalışır ve birlikte bir salınım kolu oluştururlar. Çelik çubuklarla aynı yükseklikte olan döner kolun içinde alt kesme bıçağı bulunmaktadır. Alt kesme bıçağında çelik çubuğun geçtiği bir delik bulunur. Sallanır kolun alt ucu çerçevenin alt kısmına menteşelidir. Kesme bıçağının üst kısmı kaydırıcının alt kısmına sabitlenmiştir ve kaydırıcıdan dışarı çıkarak kesme bıçağının uç yüzü boyunca hareket eder. Düzleştirilen çelik çubuk ayarlanan uzunluğa ulaştığında, mikrobilgisayar denetleyicisindeki otomatik kesme kontrol devresini tetikleyen uzunluk kontrol sensörüne temas eder. Bu, otomatik kesme mekanizmasını ve otomatik boşaltma mekanizmasını çalıştırmak için elektromanyetik solenoidi etkinleştirerek çelik çubukların senkronize otomatik kesilmesini ve boşaltılmasını sağlar.

Bizimle Sipariş Başlatın

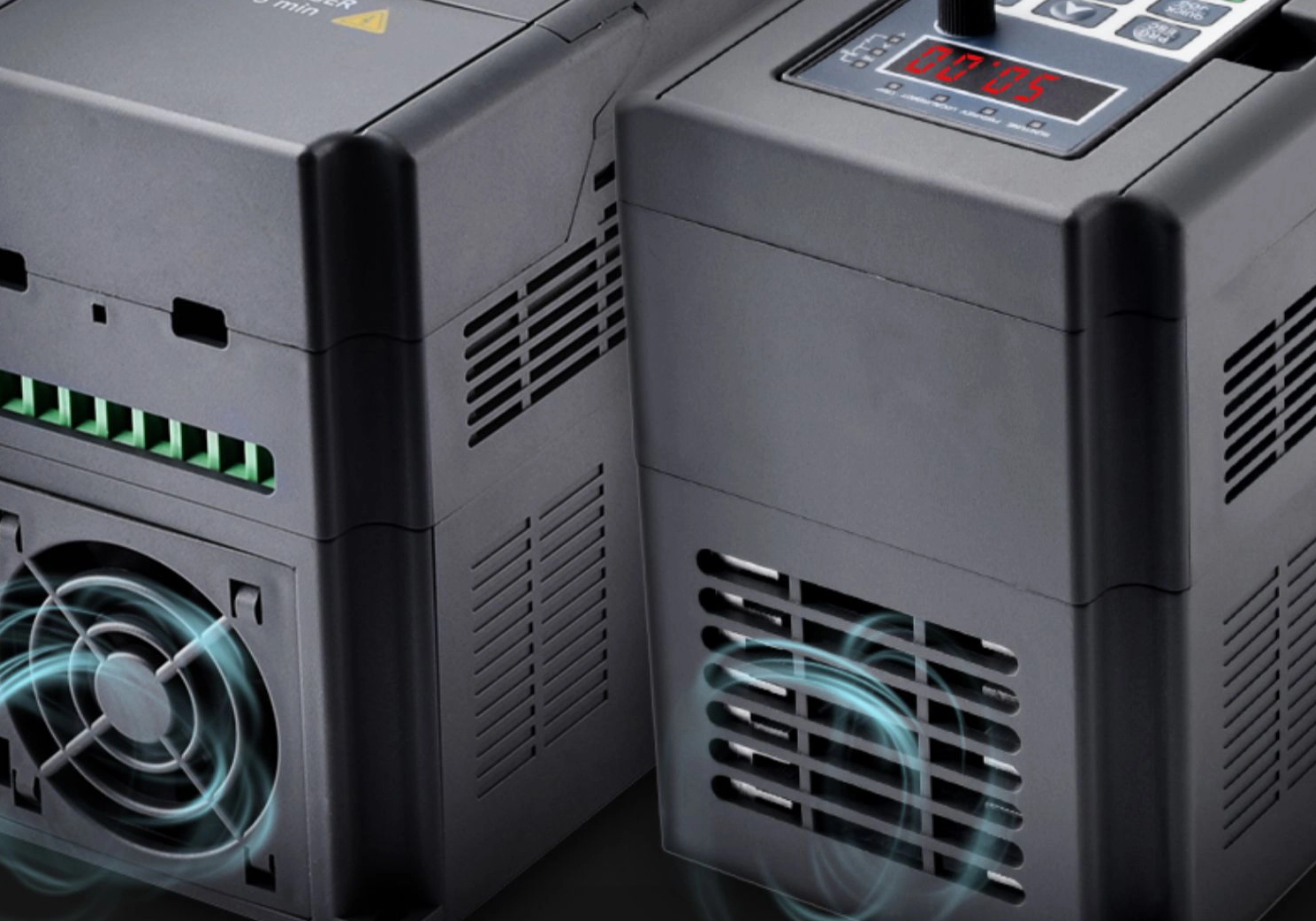

VFD ÖZELLİKLERİ astar

Doğrultma Makinesinde VFD Kullandıktan Sonra Sağlanacak Avantajlar

Ekipman başlatma akımının azaltılması, şebeke voltajını dengeler ve güç kapasitesi kısıtlamalarını önemli ölçüde azaltır.

Frekans dönüştürücüsü olmayan geleneksel çelik çubuk doğrultma makineleri, nominal akımın (4-7) katına eşit başlatma akımlarına sahiptir. Bu, elektromekanik ekipman ve elektrik şebekesi üzerinde ciddi etkiye neden olabilir ve aynı zamanda şebeke kapasitesinde aşırı gereksinimlere yol açabilir. Hars değişken frekanslı sürücü, motoru korumak için başlatma sırasında motor faz tespiti, giriş ve çıkış faz kaybı koruması, aşırı akım koruması, aşırı gerilim koruması, düşük gerilim koruması, aşırı ısınma koruması ve aşırı yük koruması gibi sekiz koruma fonksiyonu sağlar. Bu nedenle doğrultma makinesinin frekans dönüştürücüyle çalıştırılması, motor ve anahtarın servis ömrünü uzatır, başlatma akımı ve torkun motor üzerindeki etkisini önler, motorun servis ömrünü uzatır ve güç kapasitesi kısıtlamalarını hafifletir.

Sorunsuz başlatma, mekanik etkiyi azaltır ve ekipmanın servis ömrünü uzatır.

Hars frekans dönüştürücünün yumuşak başlatma işlevi, başlatma akımının minimum etkiyle sıfırdan başlamasını, yalnızca artan hızla yükselmesini ve hiçbir zaman nominal akımı aşmamasını sağlar. Bu, mekanik parçalar üzerindeki etkiyi azaltır, çelik çubuk doğrultma makinesinin servis ömrünü uzatır ve bakım maliyetlerini azaltır.

Azaltılmış gürültü üretim verimliliğini artırır.

Hars VFD'ye geçişten sonra çelik çubuk doğrultma makinesi sorunsuz bir şekilde çalışmaya başlar ve doğrudan kontaktörün başlatılması ve mekanik darbenin neden olduğu gürültüyü ortadan kaldırır. Ayrıca Hars frekans dönüştürücünün kullanılması, motorun 70 Hz'de çalışmasına olanak tanıyarak taşıma hızını artırır ve üretim verimliliğini artırır.
